Sonnenkollektor Typ KE 1

Dieser Hochleistungskollektor ist speziell für die Erwärm-ung von Wasser entwickelt worden. Er eignet sich hervor-ragend für Brauchwasser und die Heizungsunterstützung.

hochselektiver Absorber

Der Absorber wird in Harfenausfüh-rung gefertigt, dies ergibt einen mini-mierten Druckverlust. Die hochse-lektive Beschichtung des Absorbers beinhaltet Schwarzchrom auf Nickel und ist somit absolut alterungsbe-ständig.

Glasabdeckung

Bei der Abdeckung wird ein struk-turiertes ESG 3,2mm Solarglas ver-wendet. Das Glas ist spiegelfrei, eisenarm und gehärtet. Die Licht-durchlässigkeit beträgt über 92%.

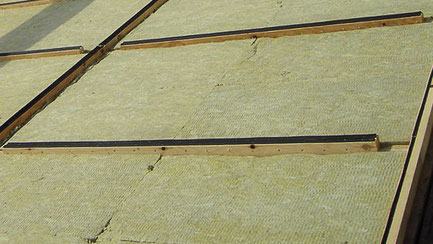

Isolation

Die Isolation der Kollektoren besteht aus 50 mm dicker Mineralwolle.

Abdichtungen

Sämtliche Abdichtungen sind aus EPDM- Silikonkautschuk (alterungs-beständig) gefertigt. Die Dichtungen werden mittels eloxierten Aluminium-Profilen verschraubt. Um die Schrau-ben aus Edelstahlstahl zusätzlich zu schützen wird ein weiteres eloxiertes Aluminium-Profil aufgeklickt. Dank diesem Bauprofilsystem ist eine absolute Dichtheit gewährleistet.

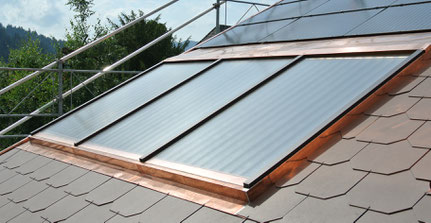

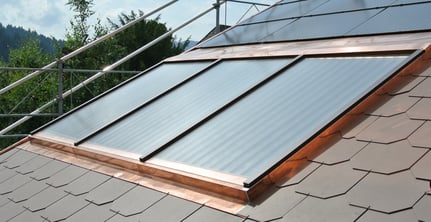

Installation

Die Einbaukollektoren erlauben eine grossflächige und dachfüllende In-stallation ohne Zwischenräume. Die Kollektoren werden direkt auf die Lat-tung oder Dachschalung montiert. Durch die Systembauweise kann die Anordnung der Kollektoren beliebig erfolgen.

Abmessungen und technische Daten

Absorberfläche	2,31m2	Empf. Volumenstrom	60l/h/m2
Bruttofläche	2,5m2	Gewicht	67kg
Höhe Kollektor	2020mm	SPF Prüfnummer	195 / EN 12975
Breite Kollektor	1255mm	Wirkungsgrad	nCh / 0,801
Dicke Kollektor	80mm		nCh / 0,630
Max. Betriebsdruck	8 bar		nCh / 0,346
